Dúchadlo s veľkým pripojovacím rámom pre jemnú pec s klapkou na výstupe a membránou na vstupe.

Dúchadlo typu DM 120 v hliníkovom kryte

KÓD VÝROBKU: 10310

Špeciálne vlastnosti:

• Poľský výrobok
• dokonalá kvalita
• priamo od výrobcu
• hliníkové puzdro
• vysoký výkon
• motor nemeckej firmy Ziehl-Abegg

TECHNICKÉ ŠPECIFIKÁCIE

• Max. Výkon: 320 m3 / h
• Kompresia max: 300 Pa
• Kondenzátor: 2,5uF / 450V
• Napájanie: 230 V / 50 Hz
• Počet rýchlostí: 1
• Typ práce: nepretržitá
• Trieda tesnosti: IP44
• Objem: 62 dBA
• Teplota okolia: -15 až 45 ° C
• Rýchlosť otáčania: 2390 ot./min
• Výstupná príruba: 136 x 92 mm
• Výstupný otvor: 76 x 51 mm

KONŠTRUKČNÉ PRVKY

Motor: 80 W

Lakovanie krytu : M0 - hliníkové puzdro

Vstupná uzávierka: PO1 - uzávierka

Výtoková klapka: K1 - vnútorná klapka - zapínanie 1

Hallov snímač: H0 - bez Hallovho snímača

Napájací kábel: PW07 - kábel so zástrčkou dĺžka 0,7 m

Plechovka : PP4 - plechovka na pozícii 4

OSUD

Ventilátor je navrhnutý tak, aby vháňal čistý vzduch do pecí kotlov ústredného kúrenia. Používa sa tiež na všeobecné vetranie miestností a technologických zariadení. Základné použitie - kotly na uhlie, kotly s podávačom retorty 15 - 50 kW. V závislosti na konštrukcii kotla, veľkosti podávača a spôsobe jeho výroby od jednotlivých výrobcov je možné tieto dúchadlá použiť aj v kotloch s vyšším výkonom.

KONŠTRUKCIA VENTILÁTORA

Dúchadlo sa skladá z dvoch prvkov z hliníkového krytu. V skrini je namontovaný motor s vonkajším rotorom z pozinkovanej ocele. Vstupný otvor ventilátora je pokrytý kovovou sieťovinou, čím chráni obežné koleso pred prístupom k prvkom, ktoré by ho mohli poškodiť. Vývod je zakončený prírubou s otvormi na upevnenie dúchadla. Všetky elektrické prípojky sú umiestnené v spojovacej skrinke z izolačného materiálu. Motor ventilátora je prispôsobený na plynulú reguláciu rýchlosti otáčania nastavenú parametrami regulátora. Použitý bol motor nemeckej spoločnosti Ziehl-Abegg, ktorý sa vyznačuje vysokou kvalitou a životnosťou mechanických a elektrických komponentov. Motor nie je lacná čínska náhrada.

Kvalitné spracovanie a najkvalitnejšie prvky zaručujú dlhodobú a bezproblémovú prevádzku. Na naše výrobky sa vzťahuje 24-mesačná záručná doba. Záručná doba však nesmie prekročiť 30 mesiacov od dátumu výroby. Každý ofukovač je dodávaný s pokynmi a záručným listom. Výrobca si vyhradzuje právo vykonať technické, konštrukčné a dokumentačné zmeny dúchadla týkajúce sa vylepšenia produktu a súvisiacej modernizácie.

FOTOGALÉRIA PRODUKTOV

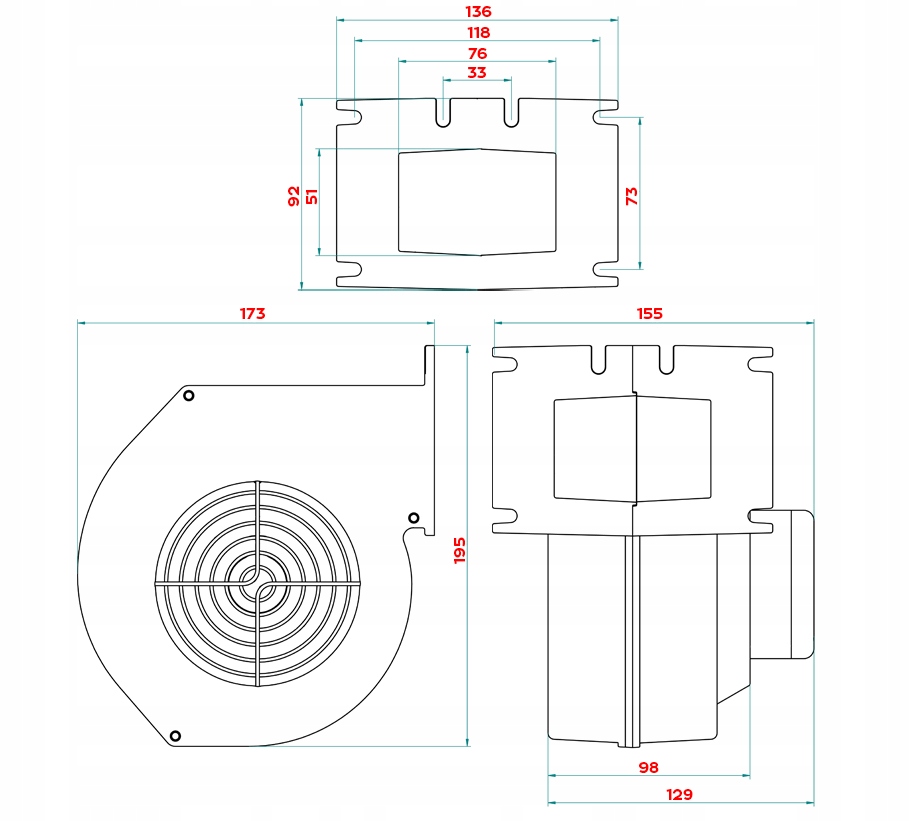

Rozstup medzi prírubou a otvormi ventilátora je štandardizovaný a hodí sa pre väčšinu pecí na poľskom trhu. Priložený je podrobný výkres s rozmermi.
